ER A级筒夹(精密)

特点:
精度:0.01mm
夹紧范围从3.0mm到26mm
材料:SUJ2
真空渗碳热处理
状态:

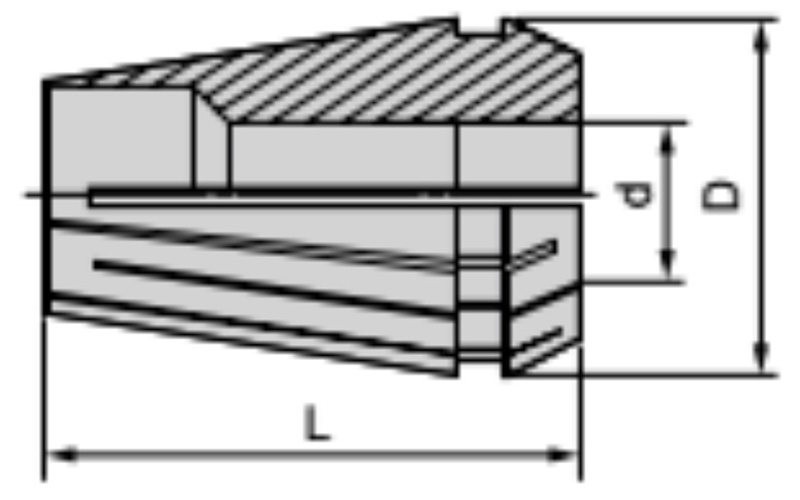

er-a夹子


公制尺寸

型号 D
L d
A-ER11 11.5 18 3,3.5,4,4.5,5,5.5,6,6.5,7
A-ER16 17 27 3,4,5,6,7,8,9,10
A-ER20 21 31 3,4,5,6,7,8,9,10,11,12,13
A-ER25 26 35 3,4,5,6,7,8,9,10,11,12,13,14,15,16
A-ER32 33 40 3,4,5,6,7,8,9,10,11,12,14,15,16,17,18,19,20
A-ER40 41 46 4,5,6,7,8,9,10,11,1111,11,14,15,16,17,18,19,20,21,22,2,23,24,25,26


英寸尺寸


型号 D
L d
A-ER11 11.5 18 1 / 8,3 / 16,7 / 32,1 / 4
A-ER16 17 27 1 / 8,3 / 16,7 / 32,1 / 4,5 / 16,11 / 32,3/8
A-ER20 21 31 1 / 8,3 / 16,7 / 32,1 / 4,5 / 16,11 / 32,3 / 8,13 / 32,7 / 16,1 / 2
A-ER25 26 35 1 / 8,3 / 16,7 / 32,1 / 4,5 / 16,11 / 32,3 / 8,13 / 32,7 / 16,1 / 2,17 / 32,9 / 16,5 / 8
A-ER32 33 40 1 / 8,3 / 16,7 / 32,1 / 4,5 / 16,11 / 32,3 / 8,13 / 32,7 / 16,1 / 2,17 / 32,9 / 16,5 / 8,21 / 32,11 / 16,3 / 4,25 / 32
A-ER40 41 46 1 / 8,3 / 16,7 / 32,1 / 4,5 / 16,11 / 32,3 / 8,13 / 32,7 / 16,1 / 2,17 / 32,9/16,5 / 8,21 / 32,11 / 16,27 / 4,25 / 32,13 / 16,27 / 32,7 / 8,15 / 16,31 / 32,1


ER11

ER16

ER20

ER25

ER32

ER40

型号

范围(mm)


型号

范围(mm)


型号

范围(mm)

型号

范围(mm)


型号

范围(mm)


型号

范围(mm)


A-ER11-3

3.0-2.5

A-ER16-3

3.0-2.0

A-ER20-3

3.0-2.0

A-ER25-3

3.0-2.0

A-ER32-3

3.0-2.0

A-ER40-3

3.0-2.0

A-ER11-3.5

3.5-3.0

A-ER16-4

4.0-3.0

A-ER20-4

4.0-3.0

A-ER25-4

4.0-3.0

A-ER32-4

4.0-3.0

A-ER40-4

4.0-3.0

A-ER11-4

4.0-3.5

A-ER16-5

5.0-4.0

A-ER20-5

5.0-4.0

A-ER25-5

5.0-4.0

A-ER32-5

5.0-4.0

A-ER40-5

5.0-4.0

A-ER11-4.5

4.5-4.0

A-ER16-6

6.0-5.0

A-ER20-6

6.0-5.0

A-ER25-6

6.0-5.0

A-ER32-6.

6.0-5.0

A-ER40-6

6.0-5.0

A-ER11-5

5.0-4.5

A-ER16-7

7.0-6.0

A-ER20-7

7.0-6.0

A-ER25-7

7.0-6.0

A-ER32-7

7.0-6.0

A-ER40-7

7.0-6.0

A-ER11-5

5.5-5.0

A-ER16-8

8.0-7.0.

A-ER20-8

8.0-7.0

A-ER25-8

8.0-7.0

A-ER32-8

8.0-7.0

A-ER40-8

8.0-7.0

A-ER11-6

6.0-5.5

A-ER16-9

9.0-8.0

A-ER20-9

9.0-8.0

A-ER25-9

9.0-8.0

A-ER32-9

9.0-8.0

A-ER40-9

9.0-8.0

A-ER11-6.5

6.5-6.0

A-ER16-10

10.0-9.0

A-ER20-10

10-9.0

A-ER25-10

10-9.0

A-ER32-10

10-9.0

A-ER40-10

10-9.0

A-ER11-7

7.0-6.5



A-ER20-11

11-10

A-ER25-11

11-10

A-ER32-11

11-10

A-ER40-11

11-10





A-ER20-12

12-11

A-ER25-12

12-11

A-ER32-12

12-11

A-ER40-12

12-11





A-ER20-13

13-12

A-ER25-13

13-12

A-ER32-13

13-12

A-ER40-13

13-12







A-ER25-14

14-13

A-ER32-14

14-13

A-ER40-14

14-13







A-ER25-15

15-14

A-ER32-15

15-14

A-ER40-15

15-14







A-ER25-16

16-15

A-ER32-16

16-15

A-ER40-16

16-15









A-ER32-17

17-16

A-ER40-17

17-16









A-ER32-18

18-17

A-ER40-18

18-17









A-ER32-19

19-18

A-ER40-19

19-18









A-ER32-20

20-19

A-ER40-20

20-19











A-ER40-21

21-20











A-ER40-22

22-21











A-ER40-23

23-22











A-ER40-24

24-23











A-ER40-25

25-24











A-ER40-26

26-25
