光电式寻边器

-快速找到工作边缘。
-节省时间来查找位置,用于铣削加工,夹具镗刀和其他机床。
-是高灵敏度的位置测量。
-使用干电池点亮红色指示灯
-应用范围包括边缘表面,内径和外径以及高效率。
-有一个安全弹簧拉拔器,当球从球座上脱离时,它会将球精确地放回原位。
状态:
型号 类型
柄直径 总长度 测试尖端直径
OP-20 照明但没有哔哔声如图所示 3/4“(20mm) 6.3 “(160毫米) 0.4 “(10mm)
OP-32 5/4“(32mm) 6.3 “(160毫米) 0.4 “(10mm)
ES-20 照明和哔哔声如图所示 3/4“(20mm) 6.3 “(160毫米) 0.4 “(10mm)
ES-32 5/4“(32mm) 6.3 “(160毫米) 0.4 “(10mm)



光电式寻边器

-快速找到工作边缘。

-节省时间来查找位置,用于铣削加工,夹具镗刀和其他机床。

-是高灵敏度的位置测量。

-使用干电池点亮红色指示灯

-应用范围包括边缘表面,内径和外径以及高效率。

-有一个安全弹簧拉拔器,当球从球座上脱离时,它会将球精确地放回原位。



ES光学寻边器

- 红色灯可以集中光和抵抗水。

- 它将在红灯打开时同时发出蜂鸣声。

- 当探测器处于深孔时,您无法看到红灯,但您可以听到声音。


如何使用光学寻边器:

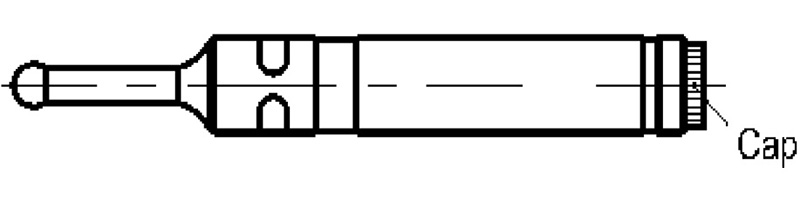

1.插入电池

取下电池盖并正确插入电池,请勿倒置插入电池。

光学电子边缘Finder-1

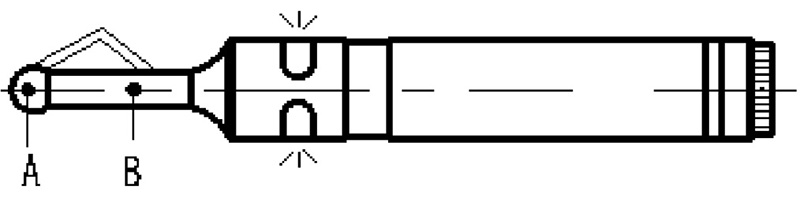

2.确认光明

用金属材料(夹子,L型等)触摸A-B部位,确认红色灯点亮。

光学电子边缘Finder-2

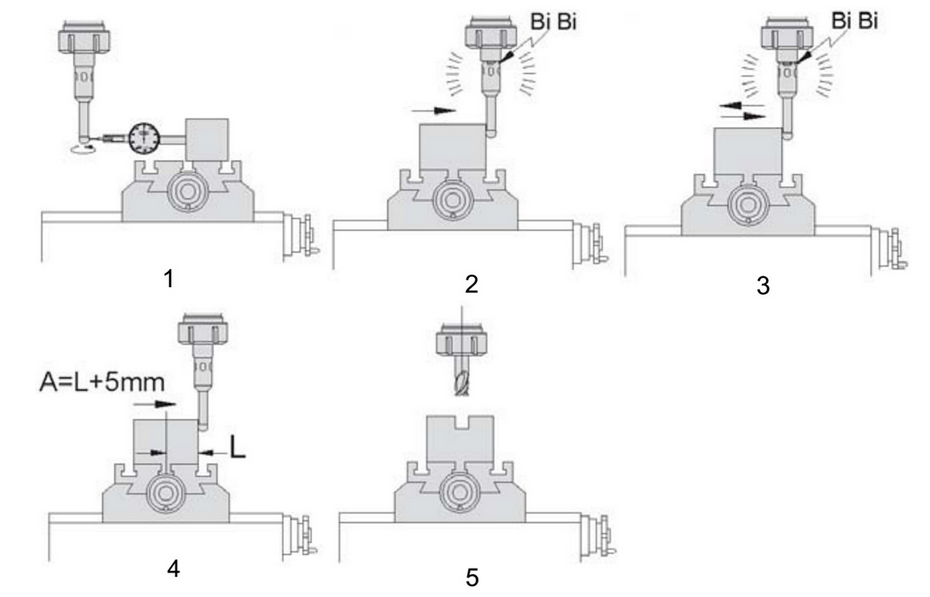

3.将寻边器安装到刀架中,并检查其同心度是否在0.005mm之内。

4.请勿将Edge Finder的主体放置在工作表面下方。请确保球中心在工作表面下方约1/32英寸或1mm。

5.移动工作台,使工件的边缘接触寻边器的球,直到红色指示灯亮起。

6.标记工作台移动的读数刻度盘,将工作台稍微向后倾斜,然后稍微触摸工件寻边器,直到红色指示灯再次亮起,以确保刻度盘读数正确。


1.将读数刻度盘调零,然后将表盘移动到所需位置,方法是在所需尺寸X上增加5mm

2.取下寻边器,然后去掉加工所需的工具。在0.0002 -0.005mm之间。

光学电子边缘Finder-3

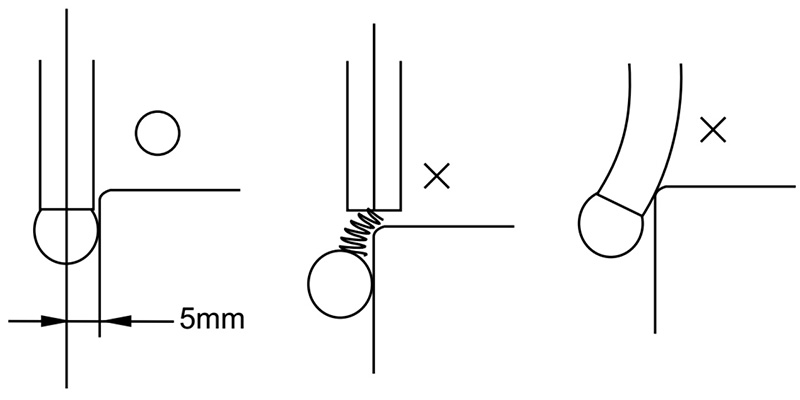

该寻边器对弹簧支撑的球无损坏。万一发生超行程,请向后移动并小心地进给。


光学电子边缘Finder-4


推荐产品

标准:MAS403 BT系统
材料:
精度:≤0.005mm
平衡:≧12000rpm
如有动平衡处理或定制需求请来电咨询。
特征 外挂表式对刀仪 精度0.0002” 易于测量刀具深度 高度50mm
-快速找到工作边缘。 -节省时间来查找位置,用于铣削加工,夹具镗刀和其他机床。 -是高灵敏度的位置测量。 -使用干电池点亮红色指示灯 -应用范围包括边缘表面,内径和外径以及高效率。 -有一个安全弹簧拉拔器,当球从球座上脱离时,它会将球精确地放回原位。
特征 精度0.0002” 触摸时360°红灯点亮 高度(50mm) 磁性底座(垂直或水平使用) 使用说明 1.用量规和百分表检查设备的高度。如有需要,旋转设备侧面的内六角螺钉。 2.请勿将卡尺用于预设单位,而应仅使用量块。 3.将切削工具的尖端移向传感器按钮,直到设备点亮,然后反向旋转直到指示灯熄灭。 4.预设直径时,缓慢旋转刀具以获得更高的精度。
